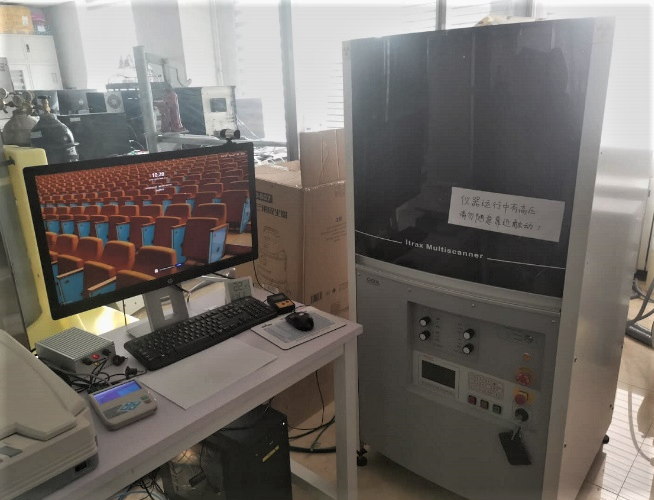

年轮X-射线扫描分析系统

(1) X 射线发生器：60 kV，55 mA，最大功率3.3kW;

(2) 显像管：当使用铬管进行木材密度分析时，样品厚度范围为1~10mm，厚度较厚的样品(最厚50 mm )，通常选择Mo管，这需要另一种类型的X-射线成像感应器;

(3) 扫描分辨率。数字X-射线成像：水平方向分辨率10um-50um可调，垂直方向分辨率20um，通过软件组合片段图片可得到最大宽度20mm的图像；X-射线荧光元素分析（XRF）：水平方向的分辨率为50um，垂直方向的分辨率为2mm。可分析Al-U元素含量，检测限低、PPM级，例如Al 960ppm,Si 390ppm,P 237ppm,S 160ppm,Cl 99ppm,K 25ppm；稳定性、重复性高；元素含量分布，可结合密度成像图片叠加分析年轮结构和元素相关关系;

(4) 扫描分析速度。数字X-射线成像：10cm长度样品，50um分辨率，仅需3分钟；10cm长度样品，20um分辨率，仅需8分钟；10cm长度样品，10um分辨率，仅需17分钟；X-射线荧光元素分析（XRF）：10cm长度样品，50um分辨率，每点曝光时间3秒，需要110分钟完成元素分析。
